Mini OTDR portátil com tela de toque de 4,3 polegadas

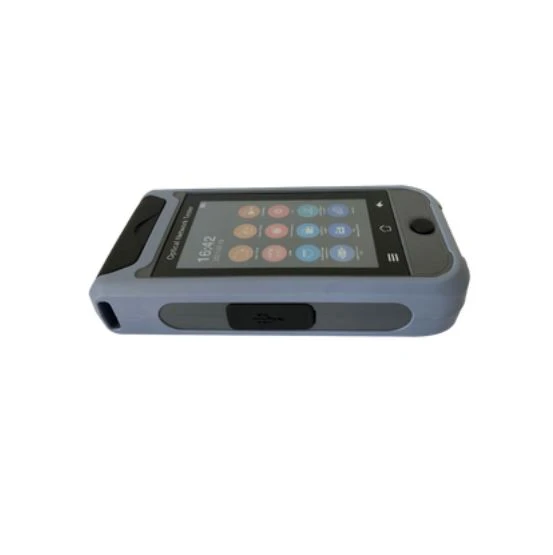

SENTER ST3200F mini OTDR portátil com tela de toque de 4,3 polegadas
A série ST3200F OTDR adota tela de toque com capacidades de 4,3 polegadas. Ele integra 12 funções, como OTDR automático, OTDR especialista, mapa de eventos, OPM, rastreador de cabos RJ45 e" nível de computador" gerenciamento de arquivos para atender a vários requisitos de teste em diferentes ocasiões.
A série ST3200F é usada para medir o comprimento, a perda, a qualidade da conexão e outros parâmetros da fibra óptica. É amplamente utilizado em FTTX, construção de engenharia de rede de backbone secundária, manutenção e teste de reparo de emergência e medição de produção de fibra óptica e cabo.
Recursos:
1. OTDR especialista: medição profissional, curva / lista / mapa são exibidos simultaneamente.
2. OTDR automático: sem configurações complexas, um teste-chave.
3. OPM suporta identificação de frequência CW / 270/330 / 1k / 2kHz.
4. VFL e LS podem ser executados em segundo plano, multitarefas podem ser operadas simultaneamente.
5. LS suporta saída em modo CW / modulação com potência de saída ajustável.
6. Rastreador de cabos RJ45 de radar digital, capacidade anti-bloqueio mais forte.
7. OTDR automático, OTDR especializado, mapa de eventos, OPM, LS, VFL, sequência de cabos RJ45, rastreador de cabos RJ45, sequência de cabos RJ45, comprimento do cabo RJ45, detecção de face final, teste de perda óptica de luz de flash.
8. Sequência de cabo RJ45, teste de comprimento de cabo, até 300m.
9. Captura de tela com um clique, fácil de salvar a interface.
10. Apoie ILOM.
11. Suporte SC / APC
Especificação:
OTDR | |||||||
Modelo | ST3200F-A | ST3200F-B | ST3200F-C | ST3200F-D | ST3200F-E | ||
Modelo | G.652 SM | ||||||
Comprimento de onda | 1310/1550 ± 20nm | 1310/1550 ± 20nm | 1310/1550 ± 20nm | 1625 nm | 1650nm | ||
Faixa Dinâmica | 24 / 22dB 22dB | 26dB / 26dB 24dB | 32 / 30dB | 22dB | 22dB | ||
Zona cega de eventos | 2.5m | ||||||
Zona Cega ATT | 8m | ||||||
Faixa de Teste | 500m / 1km / 2km / 4km / 8km / 16km / 32km / 64km / 100km | ||||||
Largura do pulso | 3ns / 5ns / 10ns / 20ns / 30ns / 50ns / 80ns / 160ns / 320ns / 500ns / 800ns / 1us / 2us / 3us / 5us / 8us / 10us / 20us | ||||||
Precisão de alcance | ± (1m {{1}} Intervalo de amostra+0,005 % × Distância de teste) | ||||||
Linearidade | ≤0,05dB / dB | ||||||
Pontos de amostra | 16k~128k | ||||||
Resolução de amostra | 0.05m~8m | ||||||
Resolução de perdas | 0,001dB | ||||||
Limiar de Perda | 0,20dB | ||||||
Resolução de alcance | 0.001m | ||||||
Índice de refração | 1.00000-2.00000 | ||||||
Precisão de reflexão | ± 3dB | ||||||
Formato de arquivo | Formato de arquivo padrão SOR | ||||||
Análise de Perda | Método de 4 pontos / método de 5 pontos | ||||||
Nível de segurança do laser | Classe II | ||||||
Conector | FC / UPC (intercambiável SC 、 ST) ou SC / APC | ||||||
Taxa de atualização | 3 Hz (típico) | ||||||
Multitarefa | Apoio, suporte | ||||||
OPM | LS | Comprimento do cabo RJ45 | |||||
Faixa de Ondas | 800nm ~ 1700nm | Comprimento de onda | Mesmo com OTDR | Distância de Teste | ≥300m | ||
Faixa de teste: -70 ~ +10dBm / -50 ~ +26dBm | Tipo de laser | FP - LD | Outros | ||||
Poder | ≥-5dBm | Tela: 4,3 polegadas 800 × 480 IPS TFT - LCD Tela de toque capacitiva multitoque | |||||
Resolução | 0,01dB | Estabilidade cw, ± 0,5dB / 15min (após 15min de pré-aquecimento) | |||||
Incerteza | ±5% | FC / UPC (intercambiável SC, ST) | Fonte de alimentação: adaptador AC / DC Entrada: 100V ~ 240V, 50 / 60Hz, 0,6A Saída: 5v 2A bateria de lítio: 3,7V, 4000mAh | ||||
Identificação de freqüência | CW / 270/330 / 1k / 2kH (Use LS interno) | Modo: CW / 270Hz / 330Hz / 1kHz / 2kHz | |||||
Conector | FC / SC / ST universal | Reconhecimento de onda | Apoio, suporte | Bateria funcionando | Teste contínuo> 12h | ||
Reconhecimento de onda | Apoio, suporte | Teste de Perda Ótica | Armazenamento de dados | 8 GB, ≥20 mil curvas | |||
VFL | Comprimento de onda | Mesmo com LS | Interface de Dados | USB tipo C | |||
Comprimento de onda | 650nm ± 20nm | Teste IL | Apoio, suporte | Temperatura de Trabalho | -10°C~+50°C | ||
Potência de saída | ≥10mW | Rastreador de cabo RJ45 | Temperatura de armazenamento | -40°C~+70°C | |||
Modo | CW / 1 Hz / 2 Hz | Modo | Rastreamento digital | Humidade relativa | 0〜95% sem condensação | ||
Conector FC / UPC (SC ST intercambiável) | Distância | ≥300m | Peso | ≤0,5kg | |||
Nível de Segurança | Classe III | Suporte Online / Rastreamento de Par de Linha | Tamanho | 173 mm × 109 mm × 45 mm | |||
PERGUNTAS FREQUENTES:
1. Q: você é uma empresa comercial ou fabricante?
A: nós somos fábrica. Bem-vindo à nossa fábrica.
2. Q: Quanto tempo é o seu tempo de entrega?
R: Em estoque: 3-5 dias. No in sotck: 10 ~ 20days, depende do seu QTY.
3. Q: você pode fazer OEM?
R: Sim, podemos.
4. Q: Quais são os seus termos de pagamento?
A: T / T, Trade Assurance, Western Union.
5. Q: E se houver problema de qualidade quando recebemos as mercadorias?
R: Se houver um problema de qualidade, não hesite em nos contatar, nós o ajudaremos a tempo.
